JingHongYi PCB (HK) Co., Limited

Producție rapidă de fabricație flexibilă pentru PCB

Producție rapidă de fabricație flexibilă pentru PCB

Tipul de plată: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. Ordin: 1 Piece/Pieces

Adauga in cos

Informatii de baza

    Application: Consumer Electronics

    Finished Copper Thickness: 1 Oz

    Surface Finish: ENIG 1u"

    Solder Mask Color: Yellow

    Layers: 4 Layer

    Board Thickness: 0.2+/-0.03mm

    Base Material: Copper

    Mechanical Rigid: Flexible

    Material: Shengyi PI

Additional Info

    ambalare: Pachetul cu vaccin

    Productivitate: 10000

    Marca: JHY PCB

    Transport: Ocean,Air

    Locul de origine: China

    Certificat: ISO9001

descrierea produsului

Produs rapid FPC Manufacturing Flex PCB / PCB flexibil


Placa de circuite imprimate flexibile , cunoscută în mod obișnuit sub numele de FPC , este o placă de circuit imprimat formată din substraturi izolante flexibile (în principal polimidă sau film de poliester), care prezintă multe avantaje pe care plăcile de circuit imprimat nu le au. De exemplu, se poate îndoi, rola și plia liber. Volumul produselor electronice poate fi redus foarte mult prin utilizarea FPC, care este potrivit pentru dezvoltarea de produse electronice în direcția densității mari, a miniaturizării și a fiabilității ridicate. Prin urmare, FPC a fost utilizat pe scară largă în domeniul aerospațial, militar, comunicații mobile, computere laptop, periferice pentru computer, PDA, camere digitale și alte câmpuri sau produse.

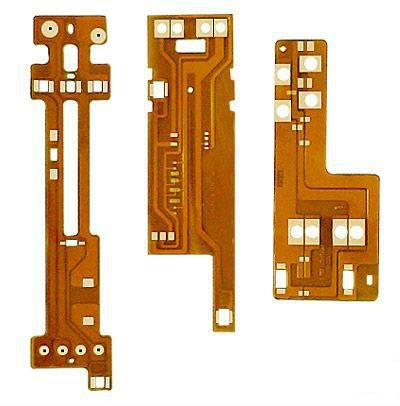

Fast-producing-FPC-manufacturer-flex-pcb-flexible


FPC are, de asemenea, avantajele unei bune disipații de căldură și sudabilitate, asamblare ușoară și costuri reduse.

Plăcile de circuite imprimate flexibile pot fi împărțite în PCB flexibile pe o singură față , PCB flexibile cu două fețe și plăci PCB flexibile multistrat . Principalele substraturi utilizate sunt straturile polimide acoperite cu cupru. Acest material are rezistență la căldură ridicată, stabilitate dimensională bună, iar produsul final este realizat prin presarea filmului de acoperire atât cu protecție mecanică cât și cu o bună izolare electrică. Conductoarele de suprafață și interioare ale plăcilor de circuit imprimat cu două fețe și cu mai multe straturi sunt metalizate pentru a realiza conexiunea electrică între circuitele interioare și exterioare.


Iar PCB Rigid este un produs complet diferit de PCB flexibil . Cu toate acestea, plăcile de circuite flexibile și circuitele rigide au o combinație perfectă, formând plăci de circuit rigid-flex , pe care le putem vedea în multe scenarii de aplicare.

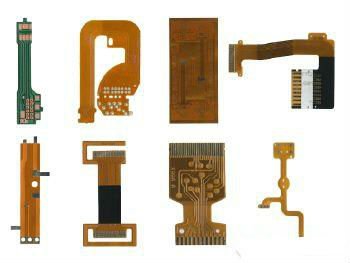

Fast-producing-FPC-manufacturer-flex-pcb-flexible (2)


Putem oferi un serviciu unic:


1. Producție rapidă și rapidă de fabricație PCB flexibil

2. Placi de circuite PCB.

3. E-test.

4. Cumpărarea componentelor electronice.

5. Servicii de asamblare PCB: disponibile pe SMT, BGA, DIP.

6. Testul funcției PCBA.

7. Ansamblu carcasă.


Capacitate produs PCB


PCB Manufacture Capacity
Item Specification
Material FR-4, FR1,FR2; CEM-1, CEM-3,Rogers, Teflon,Arlon,Aluminum Base, Copper Base,Ceramic, Crockery, etc.
Remarks High Tg CCL is Available(Tg>=170℃)
Finish Board Thickness 0.2 mm-6.00mm(8mil-126mil)
Surface Finish Gold finger(>=0.13um), Immersion Gold(0.025-0075um), Plating Gold(0.025-3.0um), HASL(5-20um), OSP(0.2-0.5um)
Shape Routing,Punch,V-cut,Chamfer
Surface Treatment Solder Mask(black, green, white, red, blue, thickness>=12um, Block, BGA)
Silkscreen(black, yellow, white)
Peel able-mask(red, blue, thickness>=300um)
Minimum Core 0.075mm(3mil)
Copper Thickness 1/2 oz min; 12oz max
Min Trace Width & Line Spacing 0.075mm/0.075mm(3mil/3mil)
Min Hole Diameter for CNC Drilling 0.1mm(4mil)
Min Hole Diameter for Punching 0.6mm(35mil)
Biggest panel size 610mm * 508mm
Hole Position +/-0.075mm(3mil) CNC Drilling
Conductor Width(W) +/-0.05mm(2mil) or +/-20% of original
Hole Diameter(H) PTHL:+/-0.075mm(3mil)
Non PTHL:+/-0.05mm(2mil)
Outline Tolerance +/-0.1mm(4mil) CNC Routing
Warp & Twist 0.70%
Insulation Resistance 10Kohm-20Mohm
Conductivity <50ohm
Test Voltage 10-300V
Panel Size 110 x 100mm(min)
660 x 600mm(max)
Layer-layer misregistration 4 layers:0.15mm(6mil)max
6 layers:0.25mm(10mil)max
Min spacing between hole edge to circuitry pattern of an inner layer 0.25mm(10mil)
Min spacing between board outline to circuitry pattern of an inner layer 0.25mm(10mil)
Board thickness tolerance 4 layers:+/-0.13mm(5mil)

Capacitate flexibilă a produsului PCB


FPC Tech Specification
Items Capabilities
Layers FPC:1 to 6 Layers, Rigid Flex: 2 to 10 Layers
Regular Base Materials Kapton,Polyimide(PI), Polyester(PET), FR4
Base Copper Thickness 1/3 oz to 8oz
Regular Base Material Thickness 12.5um to 50um(FPC)
0.1mm to 3.2mm(Rigid)
Regular Coverlay Thickness 27um to 50um
Regular Adhesive Thickness 12um to 25um
Blind or Buried Vias Yes
Impedance Control Yes
Min.Line Width/Spacing 0.04mm/0.04mm
Surface Finishing Electroplate Ni/Au(Flash gold/Soft gold/Hard gold), ENIG, HASL, Immersion Tin,OSP
Outline Fabrication Die cut, laser cut, CNC routing, V-scoring
Hole to edge(Hard tool/Die Cut) ±0.1/±0.2mm
Edge to edge(Hard tool/Die Cut) ±0.05/±0.2mm
Circuit to edge(Hard tool/Die Cut) ±0.07/±0.2mm

Capacitate produs Asamblare PCB (SMT)


SMT Capacity
SMT Item Capacity
PCB Max. size 510mm*1200mm(SMT)
Chip component  0201, 040206030805, 1206 package
Min.pin space of IC 0.1mm
Min. space of BGA 0.1mm
Max.precision of IC assembly ±0.01mm
Assembly capacity ≥8 million piots/day
DIP capacity 6 DIP production lines
Assembly testing Bridge test,AOI test, X-Ray test, ICT(In Circuit Test),FCT(Functional Circuit Test)
FCT(Functional Circuit Test) Current test, voltage test, high temperature and low temperature test,Drop Impact Test,aging test,water proof test,leakage-proof test and etc.Different test can be done according to your requirement.

Categorii de produse : Flexible PCB
